Стоп-система для блокування трубопроводів від 2 до 20 під тиском до 25 бар
Стоп-системи використовуються для блокування трубопроводів від 2 до 20 під тиском (25 бар), і для облаштування байпасу, щоб проводити роботи без відключення споживачів.
Під час роботи з перекриття потоку та облаштування байпасних з’єднань, найбільша проблема – це, як правило, невеликі витоки продукту, що транспортується (газ, нафта, хімія), викликані похибкою внутрішніх діаметрів і поздовжніми зварювальними швами. Рішенням цього є «СТОП-СИСТЕМА» , яка дозволяє працювати за широкого діапазону похибок будь-якого номінального діаметра. Трапецієподібне секційне кільце тимчасового перекриваючого пристрою може розширюватися і стискатися вздовж внутрішніх стінок труби, забезпечуючи велику площу зіткнення та гарантоване перекриття потоку в заданій ділянці трубопроводу.
Завдяки встановленому в корпус «СТОП СИСТЕМИ» кульовому клапану, який дозволяє підключати трубу байпаса, тиск може підтримуватися на одному рівні, якщо труба перекривається у двох місцях.
Особливості стоп систем для труб:
- Надійна робота на мережах тиском до 25 бар та температурою до 140 Сº по нафті, газу, воді та іншим газовим та рідким середовищам;
- Висока толерантність до поганої якості трубопроводів (зварні шви, бруд та ін.);
- “СТОП-СИСТЕМА” може бути використана в будь-якому необхідному положенні (горизонтально або вертикально);
- Можливість встановити байпас (обвідну магістраль) щоб не відключати споживачів і не зупиняти подачу середовища, що транспортується;
- Створюючи спрощений дизайн та компактність обладнання RAVETTI, враховувався невеликий простір, який доступний оператору при монтажі-демонтажі. Завдяки цьому для виконання робіт з перекриття трубопроводів за допомогою «СТОП-СИСТЕМИ» потрібна мінімальна кількість людей і часу;
- Широкий діапазон діаметрів перекривається кожним типорозміром “СТОП-СИСТЕМИ”, наприклад для “СТОП-СИСТЕМИ” 4” від 95 до 120 мм;
- На вимогу можливе постачання розширюваних систем з подовженим стрижнем для використання у формованих
Елементи «СТОП-СИСТЕМИ»:
- 1. Сендвіч-Клапан
- 2. Головка Стоп-системи (з гумовою прокладкою, що розширюється);
- 3. Склянка;
- 4. Перехідний фланець;
- 5. Клапан байпасу;
- 6. Стрижень, що з’єднує головку Стоп-системи із зовнішньою ручкою.
Технічні дані:
| Модель | Тиск у трубопроводі* | Температура рідини/газу* | Діаметр трубопроводу | Матеріал | Робоче середовище |
|---|---|---|---|---|---|
| СТОП-СИСТЕМИ | |||||
| SS DN 2”-2½”-3” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 49 – 90 мм | Сталь Чавун Пластик | Вода Газ Нафта |
| SS DN 4”-5” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 94 – 145 мм | ||
| SS DN 6” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 139 – 171 мм | ||
| SS DN 8” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 186 – 219 мм | ||
| SS DN 10” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 242 – 281 мм | ||
| SS DN 12” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 282 – 341 мм | ||
| SS DN 14” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 322 – 381 мм | ||
| SS DN 16” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 359 – 438 мм | ||
| SS DN 20” | 5, 12, 24 бар(max) | 70 Сº, 140 Сº(max) | 449 – 548 мм | ||
* – залежно від комплектації Стоп-Систем

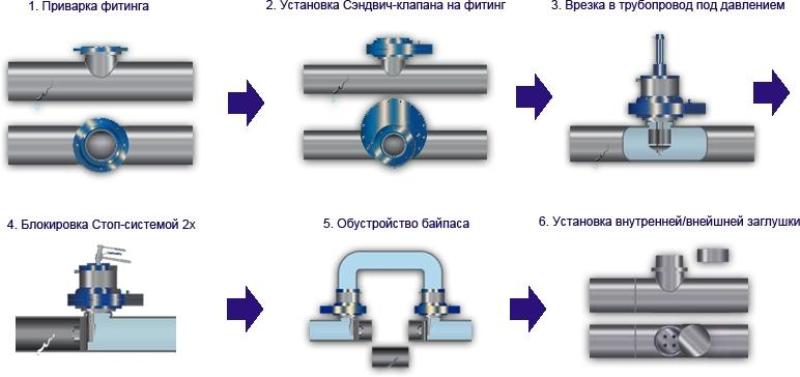

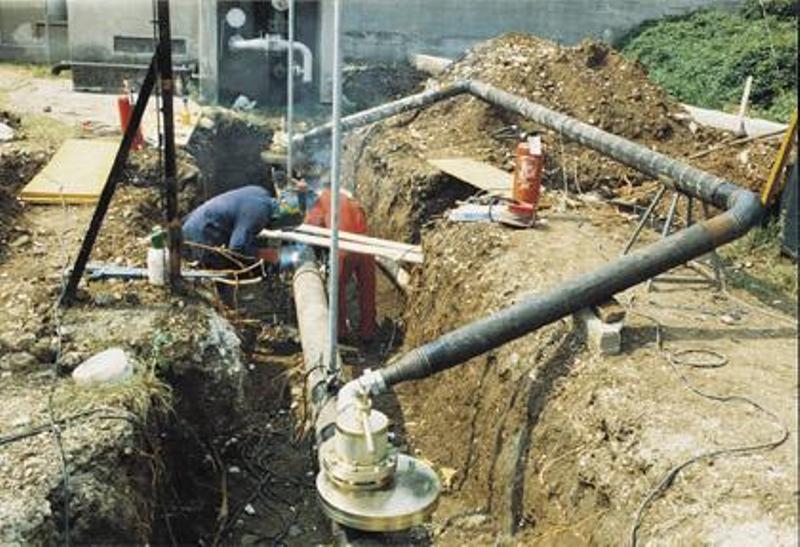

Основні етапи встановлення «СТОП-СИСТЕМИ» з байпасом:
Переваги порівняно з альтернативами:
МАКСИМАЛЬНА БЕЗПЕКА
Це основна особливість, яка враховувалася під час розробки СТОП СИСТЕМИ. Під час роботи на трубопроводах найголовніша проблема – це, як правило, невеликі витікання газу.
Вони можуть бути викликані:
- великою похибкою внутрішніх діаметрів
- поздовжніми дефектами при зварюванні
- задирками, що важко піддаються видаленню
Блокування, що розширюється, – це результат двадцятирічного досвіду в розробках і виробництві систем блокування труб. Система дозволяє працювати при широкому діапазоні похибок будь-якого номінального діаметра, оскільки трапецієподібне секційне гумове кільце може розширюватися і стискатися вздовж внутрішніх стінок труби, широка площа зіткнення усуває можливість витоку.ПОДАЧА НЕ ПЕРЕРВАЄТЬСЯ
Якщо труба перекривається у двох місцях, тиск може підтримуватися на одному рівні, завдяки СТОП СИСТЕМІ, яка дозволяє підключати трубу байпасу до кульового клапана, встановленого в корпус СТОП СИСТЕМИ .
ЛЕГКІСТЬ В УПРАВЛІННІ ТА ВИКОРИСТАННІ
Створюючи спрощений дизайн обладнання, враховувалися невеликі розміри простору, доступного оператору під час монтажу. Повний комплект обладнання може бути використаний як горизонтально, так і вертикально.
НЕЗНАЧНІ ЗЕМЛЯНІ РОБОТИ
Необхідно дуже мало простору навіть при використанні системи байпасу, що складається з двох механізмів та подвійної труби.
ЕКСТРЕННІ ВИПАДКИ
В екстрених випадках для вирішення проблем з нашим компактним та легким обладнанням потрібна мінімальна кількість людей та часу.
НИЗЬКА ВАРТІСТЬ
Спрощений дизайн компонентів стопсистеми Раветті та необхідних для неї фітингів дозволяє нам запропонувати найбільш конкурентоспроможну ціну.
