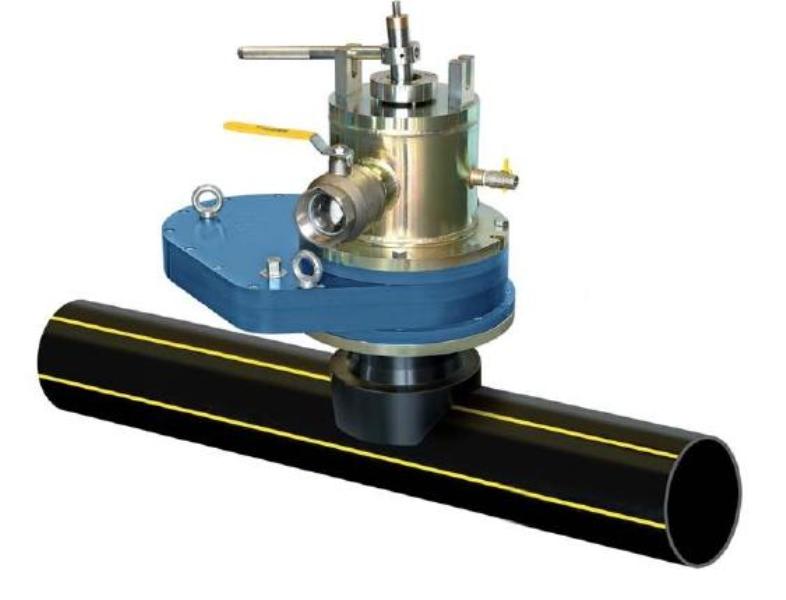

Стоп-система ПЕ від 63 мм до 315 мм (SDR11, SDR17.6)
Стоп-системи ПЕ використовують для блокування поліетиленових трубопроводів діаметром від 63 мм до 315 мм під тиском (10 бар). Дана Стоп-Система, як і аналог для сталевих трубопроводів, за умовчанням обладнана портом для облаштування байпасу, щоб проводити роботи без відключення споживачів. Корпус бурової машини та сендвіч-клапану з анодованого алюмінію, як альтернатива для такого ж обладнання зі сталі, що дає кращу керованість та значне зниження ваги.
Особливості Стопсистеми для труб:
- Надійна робота на мережах тиском до 10 бар та температурою до 140 Сº по нафті, газу, воді та іншими газовими та рідкими середовищами.
- Можливість встановити байпас (обвідну магістраль) щоб не відключати споживачів і не зупиняти подачу середовища, що транспортується.
- Створюючи спрощений дизайн та компактність обладнання RAVETTI , враховувався невеликий простір, який доступний оператору при монтажі-демонтажі. Завдяки цьому для виконання робіт з перекриття трубопроводів за допомогою «СТОП-СИСТЕМИ» потрібна мінімальна кількість людей та часу.
- Корпус сендвіч-клапану та бурової машини виготовлені з анодованого алюмінію, що робить їх значно нижчими у вазі.
Основні етапи встановлення Стоп-Системи ПЕ з байпасом:
-
1. Приварювання терморезисторного фітинга із встановленням на нього фланцевого перехідника.
2. Встановлення опори для підтримки обладнання, що кріпиться на фланцевому перехіднику.
3. Приварювання вентиляційного фітингу.
4. Встановлення сендвіч-клапану на фланцевий перехідник.
5. Встановлення бурової машини на сендвіч-клапан та виконання врізання в трубопровід під тиском.
6. Встановлення бурової
машини ( УСТАНОВКИ ДЛЯ ВРІЗАННЯ ) на вентиляційний фітинг та виконання врізання в трубопровід під тиском.
7. Встановлення перегляду.

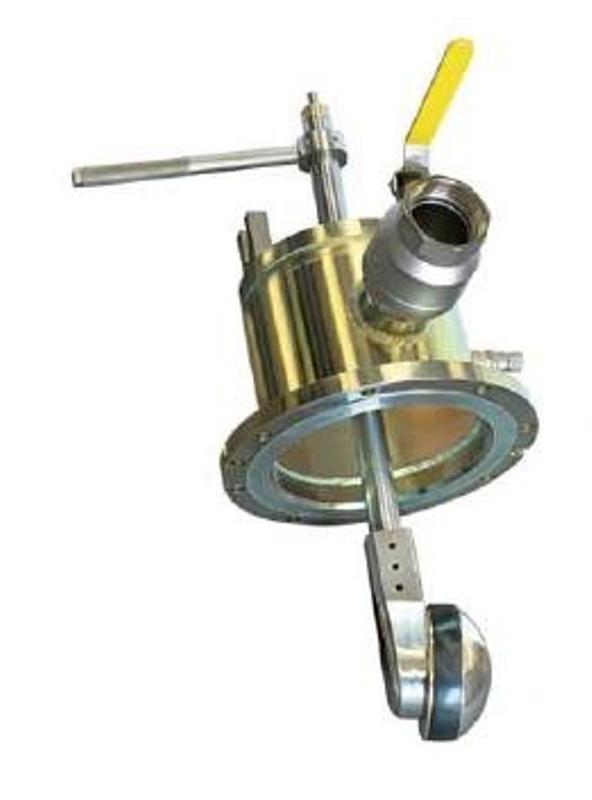

8. Установка на сендвіч-клапан Стоп-Системи для перекриття потоку.
9. Облаштування байспасної лінії.
10. Встановлення внутрішньої/зовнішньої заглушки.
