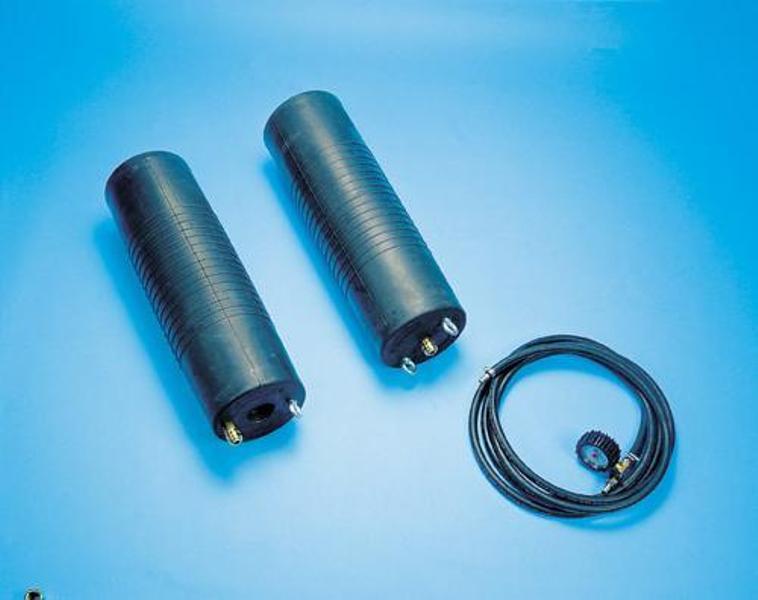

Пневмоблокатори (Пневматичні заглушки) модель MTD, MTD/S

Цей тип мультирозмірних обмежувальних мішків використовується для випробувань на зливних трубах.

Дуже добре пристосовується до існуючих внутрішніх діаметрів труб із азбоцементу, ПВХ, граніту, посилених скловолокном пластикових та інших труб. Це усуває необхідність використання мішків різного типу. Невеликі серії моделей MTD та MTD/S покривають усі існуючі діаметри.

Технічні особливості: хлоропренова бутадієн-нітрильна гума з внутрішнім шаром з кевлару та штучного волокна.

Технічні характеристики:

Модель діаметром, мм Внутрішній Ø трубопроводу, мм Діаметр заглушки, мм Довжина, мм Тиск у заглушці, бар
хв. макс.
100-200 100 200 92 550 2,5
150-300 150 300 142 590 2,5
200-400 200 400 192 635 2,5
300-525 300 525 272 675 2,5
350-600 350 600 322 865 2,5
500-800 500 800 472 1185 2,5
375-750 375 750 342 1085 2,5
500-1000 500 1000 472 1185 1,5
600-1200 600 1200 560 1800 1
750-1500 750 1500 600 2300 1
Зворотній тиск, бар
Модель за Ø, мм Діаметр труби, мм
100 150 200 250 300 350 400 500 600 800 1000 1200 1300 1400 1500
100-200 2,2 1,7 1,3
150-300 2,2 2,0 1,4 1,2
200-400 2,2 2,0 1,7 1,5 1,2
300-525 2,0 1,7 1,5 1,2
350-600 2,1 1,9 1,6 1,3
500-800 2,0 1,7 1,4
375-750 1,8 1,4 1,1
500-1000 1,0 0,8 0,6 0,5
600-1200 1,0 0,7 0,6 0,5
750-1500 1,0 0,9 0,7 0,6 0,5 0,4

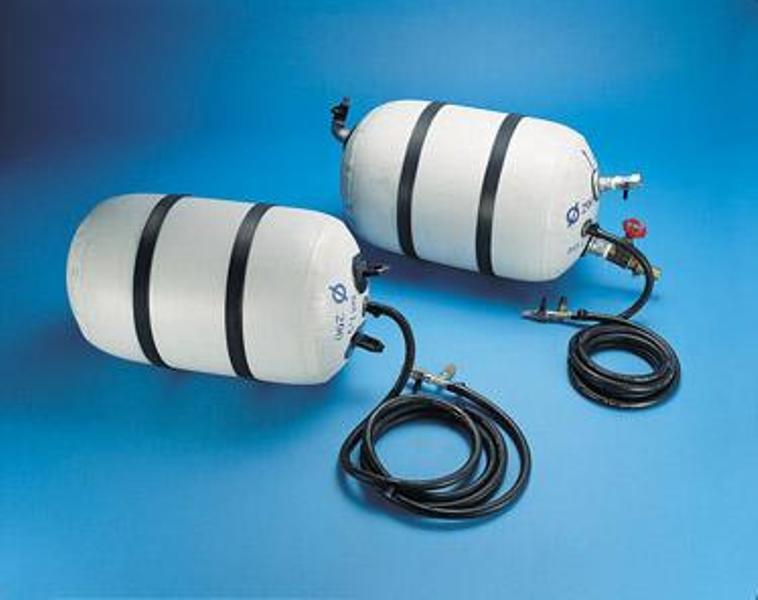

Пневмоблокатори модель CTS, CTS/S

Пневматичні блокатори Раветті для тимчасового відключення стічних трубопроводів, для його ремонту або тестування.

Цей мішок має спеціальне пластикове гумове покриття гарячого зварювання. Дві гумові стрічки по колу забезпечують більш високу герметичність.
Довжина діаметром 1,5.

Тип CTS поставляється з 3-метровим шлангом надува, надувним клапаном та запобіжним клапаном, встановленим на правильний робочий тиск.

Тип CTS/S має патрубок для заповнення стічної водою і каналізаційний вентиляційний клапан.

Технічні характеристики трубних пневмозаглушок:

Діаметр моделі Діаметр трубопроводу Тиск запалення
4” 100 мм 1,9 бар
6” 150 мм 1,8 бар
8” 200 мм 1,7 бар
10” 250 мм 1,6 бар
12” 300 мм 1,5 бар
14” 350 мм 1,5 бар
16” 400 мм 1,4 бар
18” 450 мм 1,3 бар
20” 500 мм 1,1 бар
22” 550 мм 1 бар
24” 600 мм 0,9 бар
26” 650 мм 0,8 бар
28” 700 мм 0,8 бар
30” 750 мм 0,7 бар
32” 800 мм 0,7 бар
36” 900 мм 0,7 бар
40” 1000 мм 0,7 бар
44” 1100 мм 0,7 бар
48” 1200 мм 0,5 бар
52” 1300 мм 0,5 бар
56” 1400 мм 0,5 бар
60” 1500 мм 0,5 бар
